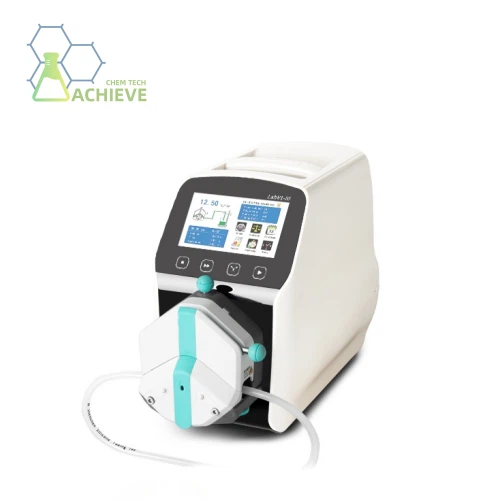

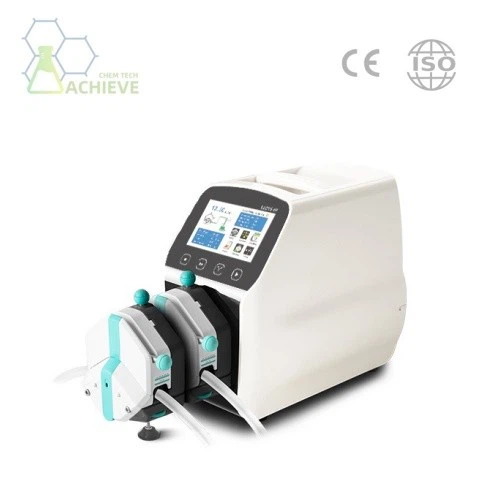

Перисталтичка пумпа са контролом протока
Опсег протока: 0. 0053-6000 мл / мин

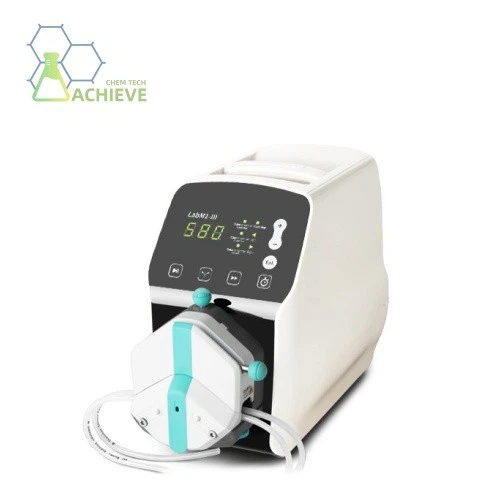

2.Басична перисталтичка пумпа: Лабм серија
Опсег протока: 0. 0053-3100 мл / мин

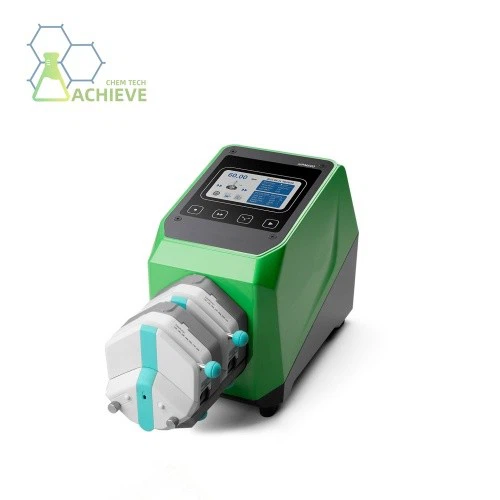

3.Устралијална перисталтичка пумпа
Распон брзине: 0. 1-600 РПМ
Opis
Tehničke karakteristike
Перисталтичка пумпа са контролом протокаје врста велике прецизности и поуздане транспортне опреме течности, његова контрола протока је тачна и висока стабилност, тако да се широко користи у многим индустријама. То постиже контролу протока кроз екструзију мехова или црева. Током радног процеса, црево је компримовано, а притисак у комори пумпе расте, на тај начин гурнући течност кроз излаз. Када је ваљак под притиском отпуштен, црево ће се аутоматски опоравити, апсорбирати спољну течност и довршити процес транспорта течности. Прецизно контролирати компресију и ослобађање подлега под притиском, може се постићи прецизна контрола протока.
Перисталтичка пумпа са контролом протока прати проток у реалном времену кроз уграђени сензор и преноси податке контролеру, који прилагођава диск у складу са унапред постављеним протоком, чиме је постизало прецизну контролу протока. Поред тога, неке напредне перисталтичке пумпе такође подржавају даљински управљач, екран протока, кумулативни проток и друге функције, прикладно за кориснике да изврше праћење и рад у реалном времену.
Основне компоненте и структура
► Основна компонента
А. Црево
1) Материјал: обично направљен од трошења отпоран на корозију отпоран на корозију, као што је силиконски, флуор гума и тако даље.
2) Функција: Као канал за испоруку течности, црево се деформише под екструдирањем ваљка или се приговара у првобитни облик, гурајући течност напред.
3) Карактеристике: Има добру еластичност и отпорност на хабање и може дуго одржати стабилне карактеристике протока.
Б. ваљци / камере
1) Материјали: Обично израђени од материјала отпоран на хабање, високе тврдоће, као што су нехрђајући челик, керамика и тако даље.
2) Функција: кроз ротацију за компримирање црева да би се постигла испорука течности. Дизајн ваљка или ЦАМ-а директно утиче на тачност и стабилност контроле протока.
3) Карактеристике: Прецизни профил и димензије осигуравају унифорну деформацију црева када се стисне.
Ц. Степпер мотор / серво мотор
1) Функција: Као извор извора перисталтичке пумпе, Степер Мотор или Серво мотор остварује прецизну контролу протока прецизно контролом брзине и положаја ваљка / камере.
2) Карактеристике: Са функцијом контроле високог прецизног корака или функције затворене петље, како би се осигурала стабилност и тачност протока.
Д. Сензор протока
1) Функција: Надгледање у стварном времену протока течности и преношење података у систем управљања.
2) Карактеристике: Има карактеристике велике осетљивости, високе прецизности и брзе одговора, што може да обезбеди у реалном времену и тачности контроле протока.
Е. ЦОНТРОЛ систем
1) Функција: Примите податке сензора протока и тачно контролирајте Степпер мотор / серво мотор према унапред подешеном протоку.
2) Карактеристике: Обично користите напредне алгоритме за контролу, као што је ПИД контрола, како би се осигурала стабилност и тачност протока.
► Структурне карактеристике
А. Модуларни дизајн
Перисталтичке пумпе су обично модуларне у дизајну за лако уклањање и замену основних компоненти као што су црева, ваљци / камере итд.
Модуларни дизајн такође чини да се перисталтичка пумпа једноставно одржава и одржава, смањујући трошкове употребе.
Б. Дизајн за бртвљење
Перисталтичке пумпе обично имају добру чврстоћу у структури, што може спречити цурење течности и упадају спољних загађивача.
Дизајн за бртвљење такође омогућава перисталтичку пумпу да делује у тешким окружењима као што су високи притисак и висока температура.
Ц. Подесиви дизајн
Перисталтичке пумпе обично имају подесивост у структури, као што су подесиве врсте компресије ваљака / могу да подесиве осетљивост сензора протока.
Ови подесиви дизајн омогућавају се перисталтичке пумпе да се прилагоде различитим карактеристикама течности и захтевима испоруке, побољшавајући свестраност и флексибилност опреме.
Параметар
Дизајн компактне структуре
Улога структуре компресије
Главна улога структуре компресије је да држите црево на месту и осигурите да ваљак може постојати постојање црева током ротације, на тај начин гурнути течност напред. Истовремено, структура компресије такође мора имати одређену способност прилагођавања како би се прилагодио степен екструзије црева у складу са стварним потребама.
Дизајнерски поени компресионе структуре
► Избор материјала
Структуре компресије обично су израђене од материјала отпорне на хабање, од нехрђајућег челика или специјалних легура, како би се осигурало да се не носе или деформишу претерано током дуже употребе.
Тврдоћа материјала треба да буде умјерена, како да могу чврсто да поправи црево, али и да избегну прекомјерни притисак на црево и проузрокује штету.
► Структурна стабилност
Структура компресије требала би имати добру стабилност да се спречи лабављење или деформација током рада главе пумпе.
Кроз разумне структурне дизајне и мере ојачања, попут повећања структуре подршке или коришћењем појачања армације, стабилност компримоване структуре може се побољшати.
► Функција прилагођавања
Структура компресије треба да има функцију прилагођавања да прилагоди степен екструзије црева у складу са стварном потражњом.
Метода прилагођавања може бити ручно прилагођавање, као што је кроз делове попут дугмета или вијака; Такође може бити аутоматско прилагођавање, као што је контрола затворене петље путем компоненти као што су сензори и контролери.
► Перформансе за бртвљење
Компактна структура треба да има добре перформансе за бртвљење како би се спречило цурење течности или спољне нечистоће да уђу у унутрашњост главе пумпе.
Перформансе заптивене структуре компресије могу се побољшати коришћењем бртве за бртвљење, заптивање прстена и других компоненти.
► Једноставан за одржавање
Структура компресије треба да се лако уклони и чисти тако да се може лако и брзо управљати када се црево треба заменити или одржавати.
Усвајањем стандардизованог, модуларног приступа дизајнеру, процес демонтаже и уградње структуре компресије може се поједноставити.
Врсту структуре компресије
Према практичним захтевима за пријаву и захтеве за дизајном перисталтичке пумпе, структура компресије може се користити у различитим врстама, као што су:
Врста компресије вијка
Црево је фиксирано на глави пумпе кроз вијке и друге причвршћиваче, а степен екструзије црева прилагођава се подешавањем степена затезање вијака.
Тип компресије стезаљке
У први пут добијате производ, имаћемо посебне техничаре да вас контактирамо за инсталацију, пуштање у рад и другу техничку подршку.
Тип аутоматског сабијања
Функција аутоматског прилагођавања степена сабијања кроз сензор и контролор и друге компоненте може аутоматски прилагодити степен екструзије црева у складу са стварним потребама.
Мере предострожности за дизајн структуре компресије
Осигурати да је сила црева уједначена
Приликом дизајнирања структуре компресије, требало би да се обезбеди да се црево може равномерно нагласити када се стисне да би се избегла локална претерана екструзија или недовољне силе.
Размотрите материјал и величину црева
Различити материјали и величине црева имају различите захтеве за структуру компресије, па би дизајн требало да у потпуности размотри материјал и величину црева и других фактора.
Карактеристике течности и захтеви за транспорт
Карактеристике течности (попут вискозности, корозије, корозије, температуре, итд.) И транспортне захтеве (као што су проток, притисак итд.) Такође ће имати утицаја на дизајн структуре компресије, тако да је потребно узети у обзир свеобухватне разматрања.
Реализација механизма регулације протока
Уредба о брзини је најчешћа и директна метода у регулацији протока перисталтичке пумпе. Променом брзине ротације перисталтичке пумпе, број перисталтичког стискања у глави пумпе може се мењати по јединици времена, како би се постигло прилагођавање протока.
◆ Уредба инвертер-а:
Претварач прилагођава брзину мотора променом фреквенције напајања, чиме се индиректно регулише проток пумпе.
Ова метода има малу брзину губитка енергије и високу тачност прилагођавања и погодна је за пригоде у којима је проток потребно прецизно контролисати.
◆ Мотор за регулисање брзине:
Мотор за регулисање брзине прилагођава брзину променом магнетног поља или струје унутар мотора.
Мотор за регулисање брзине обично је директно повезан са перисталтичком пумпом, а проток пумпе се контролише контролирањем брзине мотора.
Регулирајући вентил је инсталиран на излазној цеви пумпе, а отпорност течности се мења отварањем регулационог вентила, тако да се прилагоди протоком.
◆ Мануал Цонтрол Вентил:
Подесите брзину протока ручно ротирање ручке регулационог вентила за промену отварања вентила.
Ова метода је једноставна и интуитивна, али степен прецизности и аутоматизације је низак.
◆ Аутоматски регулациони вентил:
Аутоматски регулациони вентил је обично повезан са ПИД регулатора да би се формирао систем управљања затвореним петље.
Према унапред подешеном протоку и сигналу протока у реалном времену које је открио мерач протока, ПИД регулатор контролира отварање регулационог вентила за реализацију аутоматског подешавања протока.
Обилазни уредба
Уредба обилазница је да промени проток пумпе подешавањем бајпаса. Заобилазна цев је постављена између утичнице и улаза пумпе. Подешавањем отварања обилазног вентила, део протока се враћа у отвор кроз заобилазни обилазни, како би се постигла сврха регулисања тока.
Регулација вентила за обилазнице:
Проток кроз обилазницу подешава се ротирањем ручице обилазног вентила за промену отварања вентила.
Ова метода може да реализује прилагођавање протока без промене карактеристичне криве пумпе и погодна је за пригоде непрекидног рада пумпе у малом току.
Неке перисталтечке пумпе протока усвоје се вишеструку структуру главе пумпе да реализује дистрибуцију протока са више система кроз серију и паралелне пумпе. Вишенационална структура може дистрибуирати течност на различите шупљине пумпе у складу са различитим захтевима, а самим тим и на тај начин регулише контролу вишестепене протоке.
Подешавање главе пумпе серије:
Промените укупни излаз протока повећањем или смањењем броја глава пумпе у серији.
Свака глава пумпе може самостално прилагодити проток за финију контролу протока.
Подешавање паралелне главе пумпе:
Повезивањем више глава пумпе паралелно, реализује се насупролазан проток.
Свака глава пумпе може да ради самостално или у концерту да задовољи различите захтеве протока.
Остале методе прилагођавања
Поред горе наведених метода заједничког прилагођавања, постоје и неке друге методе прилагођавања који се могу одабрати у складу са стварним потребама. На пример, променом цевне структуре главе пумпе (као што је пречник цеви и дужине) да промените брзину протока и отпорност течности у комори за пумпу, како би се постигла регулација протока. Поред тога, средња маса која се може превозити по јединици времена може се мењати подешавањем притиска екструзије перисталтичке пумпе, тако да контролише проток.
